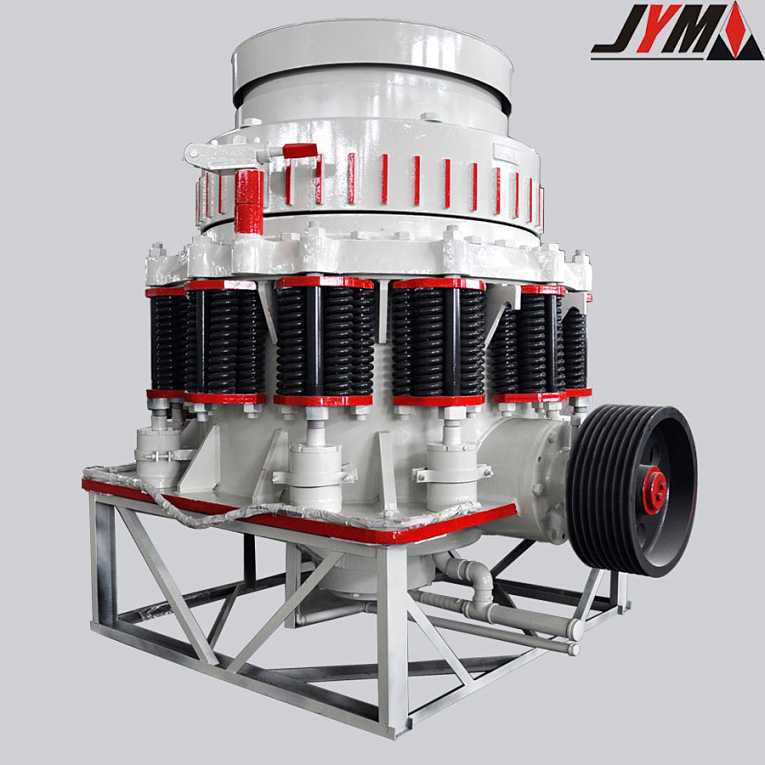

圓錐破碎機

本破碎機廣泛用于礦山行業、冶金行業、建筑行業、筑路行業、化學行業及硅酸鹽行業，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖等。

產品詳情

圓錐破碎機的用途？圓錐破碎機應用領域和范圍？

圓錐破碎機工作原理？

　　錐破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。

　　圓錐破碎機在不可破異物通過破碎腔或因某種原因機器超載時，圓錐破碎機彈簧保險系統實現保險，圓錐破碎機排礦口增大。異物從圓錐破碎機破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下，排礦口自動復位，圓錐破碎機機器恢復正常工作。破碎腔表面鋪有耐磨高錳鋼襯板。排礦口大小采用液壓或手動進行調整。

圓錐破碎機主要技術參數

型號		破碎錐直徑	最大給料尺寸	排料口寬度	處理能力	電動機功率	主軸擺動次數	重量Weight（t）	外形尺寸(長×寬×高)
Type		破碎錐直徑	最大給料尺寸	排料口寬度	處理能力	電動機功率	主軸擺動次數	重量Weight（t）	外形尺寸(長×寬×高)
PYB	600	600	65	12-25	40	30	356	5	2234×1370×1675
PYD	600	600	35	3-13	12-23	30	356	5.5	2234×1370×1675
PYB	900	900	115	15-50	50-90	55	333	11.2	2692×1640×2350
PYZ			60	5-20	20-65			11.2	2692×1640×2350
PYD			50	3-13	15-50			11.3	2692×1640×2350
PYB	1200	1200	145	20-50	110-168	110	300	24.7	2790×1878×2844
PYZ			100	8-25	42-135			25	2790×1878×2844
PYD			50	3-15	18-105			25.3	2790×1878×2844
PYB	1750	1750	215	25-50	280-480	160	245	50.3	3910×2894×3809
PYZ			185	10-30	115-320			50.3	3910×2894×3809
PYD			85	5-13	75-230			50.2	3910×2894×3809
PYB	2200	2200	300	30-60	59-1000	280-260	220	80	4622×3302×4470
PYZ			230	10-30	200-580			80	4622×3302×4470
PYD			100	5-15	120-340			81.4	4622×3302×4470
